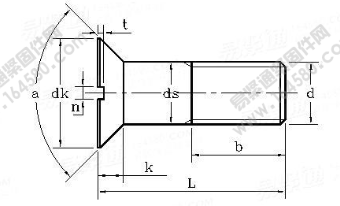

DIN 7969-1989 鋼結構栓連接用開槽沉頭螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-11 09:15
| 公稱直徑 d | M10 | M12 | M16 | M20 | M22 | M24 | |
| 螺距 P | 1.5 | 1.75 | 2 | 2.5 | 2.5 | 3 | |
| b | min | 20 | 22 | 28 | 32 | 35 | 38 |
| max | 25 | 28 | 35 | 40 | 45 | 50 | |
| dk | max | 17 | 21 | 28 | 32 | 35 | 38 |
| min | 16.57 | 20.48 | 27.48 | 31.38 | 34.38 | 37.38 | |
| ds | max | 10.58 | 12.7 | 16.7 | 20.84 | 22.84 | 24.84 |
| min | 9.42 | 11.3 | 15.3 | 19.16 | 21.16 | 23.16 | |
| k | max | 5.74 | 7.29 | 9.29 | 11.85 | 12.35 | 13.35 |
| min | 5.26 | 6.71 | 8.71 | 11.15 | 11.65 | 12.65 | |
| n | max | 2.75 | 3.25 | 4.3 | 5.3 | 5.3 | 5.3 |
| min | 2.5 | 3 | 4 | 5 | 5 | 5 | |
| t | 3 | 4 | 4 | 4 | 5 | 6 | |
| a | max | 80° | 65° | ||||
| min | 75° | 60° | |||||
此文關鍵字：
DIN 7969-1989 鋼結構,栓連接,開槽,沉頭,螺釘
