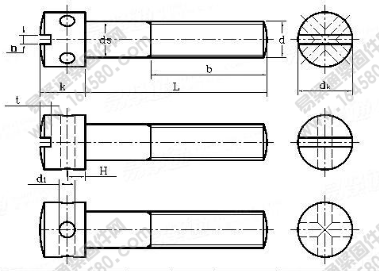

DIN 404-1986 開槽帶孔球面圓柱頭螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發(fā)表時間:2015-09-11 09:59
| 公稱直徑d | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M3 | M10 | |
| 螺距p | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | |
| b | 16 | 18 | 19 | 20 | 22 | 25 | 28 | 34 | 40 | |
| d1 | max | 1.34 | 1.34 | 1.64 | 1.94 | 2.14 | 2.64 | 3.14 | 4.18 | 5.18 |
| min | 1.2 | 1.2 | 1.5 | 1.8 | 2 | 2.5 | 3 | 4 | 5 | |
| dk | max | 3.8 | 4.5 | 5.5 | 6 | 7 | 8.5 | 10 | 13 | 16 |
| min | 3.68 | 4.38 | 5.38 | 5.88 | 6.85 | 3.35 | 9.85 | 12.82 | 15.82 | |
| ds | max | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 8 | 10 |
| min | 1.85 | 2.36 | 2.86 | 3.32 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | |
| k | max | 3.3 | 3.88 | 4.38 | 4.88 | 5.38 | 6.95 | 3.45 | 10.45 | 13.05 |
| min | 2.7 | 3.12 | 3.62 | 4.12 | 4.62 | 6.05 | 7.55 | 9.55 | 11.95 | |
| t | max | 0.9 | 1 | 1.25 | 1.5 | 1.7 | 2 | 2.6 | 3.2 | 4.1 |
| min | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.7 | 2.2 | 2.7 | 3.5 | |
| n | max | 0.7 | 0.8 | 1 | 1 | 1.2 | 1.51 | 1.91 | 2.31 | 2.81 |
| min | 0.56 | 0.66 | 0.86 | 0.86 | 1.06 | 1.26 | 1.66 | 2.06 | 2.56 | |
此文關鍵字：
DIN 404-1986 ,開槽,帶孔,球面,圓柱頭,螺釘
