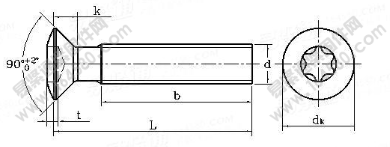

GB /T 2674-1986 內六角花形半沉頭螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-12 08:56
| 公稱直徑d | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
| 螺距P | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | |
| b | min | 38 | 38 | 38 | 48 | 48 | 48 | 48 |
| dk | max | 11.3 | 15.8 | 18.3 | 22 | 25.5 | 29 | 36 |
| min | 10.9 | 15.4 | 17.8 | 21.5 | 25 | 28.5 | 35.4 | |
| k max | 3.3 | 4.65 | 5 | 6 | 7 | 8 | 10 | |
| 槽號 | T30 | T40 | T50 | T55 | T55 | T60 | T80 | |
| t | max | 1.8 | 2.5 | 2.7 | 3.5 | 3.7 | 4.1 | 6 |
| min | 1.4 | 2.1 | 2.3 | 3.02 | 3.22 | 3.62 | 5.42 | |
| 公稱直徑d | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | ||||||
| 8 | 2.31 | ||||||
| 10 | 2.65 | 6.12 | |||||
| 12 | 2.99 | 6.74 | 9.9 | ||||
| 14 | 3.34 | 7.36 | 10.88 | ||||
| 16 | 3.68 | 7.98 | 11.86 | ||||
| 20 | 4.36 | 9.23 | 13.83 | 21.34 | |||
| 25 | 5.22 | 10.78 | 16.28 | 24.9 | 36.97 | 50.1 | |
| 30 | 6.08 | 12.34 | 18.74 | 28.47 | 41.84 | 56.65 | |
| 35 | 6.94 | 13.89 | 21.2 | 32.03 | 46.72 | 63.19 | 102 |
| 40 | 7.79 | 15.45 | 23.65 | 35.59 | 51.59 | 69.73 | 112.3 |
| 45 | 3.65 | 17 | 36.11 | 39.15 | 56.46 | 79.28 | 122.5 |
| 50 | 9.51 | 18.56 | 28.56 | 42.71 | 61.34 | 82.82 | 132.7 |
| 55 | 10.36 | 20.11 | 31.02 | 46.28 | 66.21 | 89.36 | 143 |
| 60 | 11.22 | 21.67 | 33.47 | 49.84 | 71.09 | 95.9 | 153.2 |
| 70 | 24.78 | 38.39 | 56.96 | 80.84 | 109 | 173.7 | |
| 80 | 27.89 | 43.3 | 64.09 | 90.59 | 122.1 | 194.2 | |
