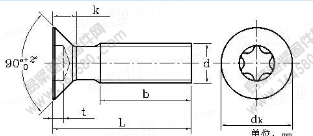

GB /T 2673-2004 內六角花形沉頭螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-12 09:16
| 螺紋規格d | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
| 牙距P | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | |
| b | 38 | 38 | 38 | 48 | 48 | 48 | 48 | |
| dk | max | 11.3 | 15.8 | 18.3 | 22 | 25.5 | 29 | 36 |
| min | 10.9 | 15.4 | 17.8 | 21.5 | 25 | 28.5 | 35.4 | |
| k max | 3.3 | 4.65 | 5 | 6 | 7 | 8 | 10 | |
| t | max | 1.8 | 2.5 | 2.7 | 3.5 | 3.7 | 4.1 | 6 |
| min | 1.4 | 2.1 | 2.3 | 3.02 | 3.22 | 3.62 | 5.42 | |
| 槽號 | T30 | T40 | T50 | T55 | T55 | T60 | T80 | |
| 公稱直徑d | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | ||||||
| 8 | 1.75 | ||||||
| 10 | 2.1 | 4.57 | |||||
| 12 | 2.44 | 5.19 | 7.47 | ||||
| 14 | 2.78 | 5.81 | 8.45 | ||||
| 16 | 3.12 | 6.43 | 9.44 | ||||
| 20 | 3.81 | 7.68 | 11.4 | 16.89 | |||
| 25 | 4.67 | 9.23 | 13.86 | 20.45 | 29.68 | 39.72 | |
| 30 | 5.52 | 10.79 | 16.31 | 24.01 | 34.56 | 46.26 | |
| 35 | 6.38 | 12.34 | 18.77 | 27.57 | 39.43 | 52.8 | 31.98 |
| 40 | 7.24 | 13.9 | 21.22 | 31.14 | 44.31 | 59.34 | 92.22 |
| 45 | 8.1 | 15.45 | 23.68 | 34.7 | 49.18 | 65.89 | 102.5 |
| 50 | 8.95 | 17.01 | 26.13 | 38.26 | 54.06 | 72.43 | 112.7 |
| 55 | 9.81 | 18.56 | 28.59 | 41.82 | 58.93 | 78.97 | 122.9 |
| 60 | 10.67 | 20.12 | 31.05 | 45.38 | 63.8 | 85.51 | 133.2 |
| 70 | 23.23 | 35.96 | 52.51 | 73.55 | 98.6 | 153.7 | |
| 80 | 26.34 | 40.87 | 59.63 | 83.3 | 111.7 | 174.1 | |
此文關鍵字：
GB /T 2673-2004 ,內六角,花形,沉頭,螺釘
