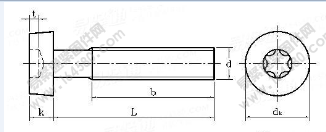

GB /T 6190-1986 4.8級內六角花形圓柱頭螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-12 10:02
| 螺紋規格d | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
| 牙距P | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | |
| b min | 38 | 38 | 38 | 48 | 48 | 48 | 48 | |
| dk | max | 10 | 13 | 16 | 18 | 21 | 24 | 30 |
| min | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 29.67 | |
| k | max | 3.9 | 5 | 6 | 7 | 9 | 11 | 13 |
| min | 3.6 | 4.7 | 5.7 | 6.64 | 8.64 | 10.57 | 12.57 | |
| t | max | 2 | 2.6 | 3 | 3.8 | 4 | 4.5 | 7 |
| min | 1.6 | 2.2 | 2.6 | 3.32 | 3.52 | 4.02 | 6.42 | |
| 槽號 | T30 | T40 | T50 | T55 | T55 | T60 | T80 | |
| 公稱直徑d | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | ||||||
| 8 | 3.16 | ||||||
| 10 | 3.5 | 7.16 | |||||
| 12 | 3.85 | 7.78 | 13.18 | ||||
| 14 | 4.19 | 8.4 | 14.17 | ||||
| 16 | 4.53 | 9.03 | 15.15 | ||||
| 20 | 5.22 | 10.27 | 17.11 | 24.53 | |||
| 25 | 6.07 | 11.83 | 19.57 | 28.09 | 44.38 | ||
| 30 | 6.93 | 13.38 | 22.03 | 31.65 | 49.25 | 71.06 | |
| 35 | 7.79 | 14.94 | 24.48 | 35.21 | 54.13 | 77.6 | |
| 40 | 8.65 | 16.49 | 26.94 | 38.78 | 59 | 84.14 | 137.5 |
| 45 | 9.5 | 18.05 | 29.39 | 42.34 | 63.88 | 90.69 | 147.8 |
| 50 | 10.36 | 19.6 | 31.85 | 45.9 | 68.75 | 97.23 | 158 |
| 55 | 11.22 | 21.16 | 34.3 | 49.46 | 73.62 | 103.8 | 168.3 |
| 60 | 12.07 | 22.71 | 36.76 | 53.02 | 78.5 | 110.3 | 178.5 |
| 70 | 25.82 | 41.67 | 60.15 | 38.25 | 123.4 | 199 | |
| 80 | 28.93 | 46.58 | 67.27 | 98 | 136.5 | 219.4 | |
此文關鍵字：
GB /T 6190-1986 ,4.8級,內六角,花形,圓柱頭,螺釘
