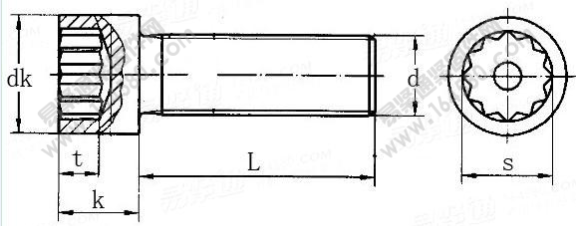

DIN 34821-2005 內12角槽圓柱頭螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-12 10:07
| 公稱直徑d | M6 | M8 | M10 | M12 | M14 | M16 | |
| 螺距P | 粗牙 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 |
| 細牙 | / | / | / | 1.5 | 1.5 | 1.5 | |
| dk | max | 10 | 13 | 16 | 18 | 21 | 24 |
| min | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | |
| k | max | 6 | 8 | 10 | 12 | 14 | 16 |
| min | 5.7 | 7.64 | 9.64 | 11.57 | 13.57 | 15.57 | |
| t | max | 3.4 | 4.48 | 5.48 | 6.48 | 7.58 | 8.58 |
| min | 3 | 4 | 5 | 6 | 7 | 8 | |
| 槽號 | N8 | N10 | N12 | N14 | N16 | N18 | |
| s | 7.4 | 9.84 | 11.7 | 13.54 | 15.99 | 17.18 | |
此文關鍵字：
DIN 34821-2005 ,內,12角槽,圓柱頭,螺釘
