DIN 917-1987 低型六角蓋形螺母
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-15 10:37

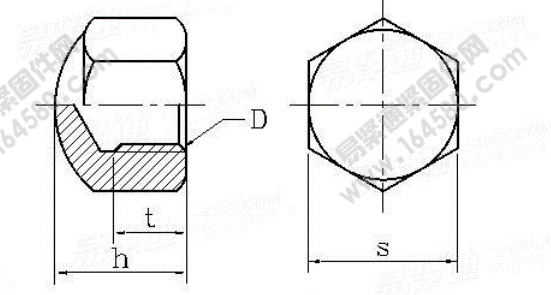

| 公稱直徑 | 螺距 | h | S | t | 每1000件鋼制品的質量 | |||
| D | P | max | D | max | min | max | min | ≈kg |
| M4 | 0.7 | 5.5 | 5.2 | 7 | 6.78 | 4.64 | 4.16 | 1.31 |
| M5 | 0.8 | 7 | 6.64 | 8 | 7.78 | 5.44 | 4.96 | 2.2 |
| M6 | 1 | 9 | 8.64 | 10 | 9.78 | 7.29 | 6.71 | 4.29 |
| M8 | 1/1.25 | 12 | 11.57 | 13 | 12.73 | 9.79 | 9.21 | 9.5 |
| M10 | 1/1.25/1.5 | 14 | 13.57 | 16/17 | 15.73/16.73 | 11.35 | 10.65 | 19.3 |
| M12 | 1.25/1.5/1.75 | 16 | 15.57 | 18/19 | 17.73/18.67 | 13.85 | 13.15 | 25.5 |
| M14 | 1.5/2 | 18 | 17.57 | 21/22 | 20.67/21.67 | 15.35 | 14.65 | 37 |
| MI6 | 1.5/2 | 20 | 19.48 | 24 | 23.67 | 17.35 | IS.65 | 48.1 |
| Ml8 | 1.5/2/2.5 | 22 | 21.48 | 27 | 26.16 | 19.42 | 18.58 | 70 |
| M20 | 1.5/2/2.5 | 25 | 24.48 | 30 | 29.16 | 21.42 | 20.58 | 94.1 |
| M22 | 1.5/2/2.5 | 28 | 27.48 | 32/34 | 31/33 | 22.42 | 21.58 | 119 |
| M24 | 2/3 | 30 | 29.48 | 36 | 35 | 24.42 | 23.58 | 165 |
| M27 | 2/3 | 32 | 31.38 | 41 | 40 | 26.42 | 25.58 | 229 |
| M30 | 2/3.5 | 34 | 33.38 | 46 | 45 | 28.42 | 27.58 | 310 |
| M36 | 3/4 | 44 | 43.38 | 55 | 53.8 | 36.5 | 35.5 | 577 |
| M42 | 3/4.5 | 52 | 51.26 | 65 | 63.8 | 42.5 | 41.5 | 958 |
| M48 | 3/5 | 58 | 57.26 | 75 | 73.1 | 48.5 | 47.5 | 1410 |
| M56 | 4/5.5 | 68 | 67.26 | 85 | 82.8 | 56.6 | 55.4 | 2100 |
| M64 | 4/6 | 75 | 74.26 | 95 | 92.8 | 62.6 | 61.4 | 2840 |
| M72 | 4/6 | 85 | 84.13 | 105 | 102.8 | 67.6 | 66.4 | 3910 |
此文關鍵字：
DIN 917-1987, 低型,六角,蓋形,螺母
