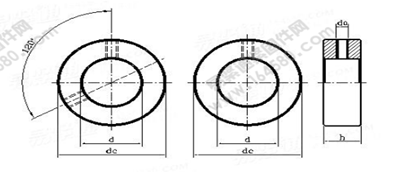

GB -T 884-1986 螺釘鎖緊擋圈
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-13 15:06
| 公稱直徑d | h | dc | d0 | 每1000件鋼制品的質量≈kg | ||
| 基本尺寸 | 極限偏差 | 基本尺寸 | 極限偏差 | |||
| 8 | ﹢0.036 0 | 10 | 0 -0.36 | 20 | M5 | 19.85 |
| 9 | 10 | 22 | 23.89 | |||
| 10 | 10 | 22.79 | ||||
| 12 | ﹢0.043 0 | 10 | 25 | 28.67 | ||
| 13 | 10 | 27.2 | ||||
| 14 | 12 | 0 -0.43 | 28 | M6 | 42 | |
| 15 | 12 | 30 | 48.31 | |||
| 16 | 12 | 46.12 | ||||
| 17 | 12 | 32 | 52.72 | |||
| 18 | 12 | 50.23 | ||||
| 19 | ﹢0.052 0 | 12 | 35 | 62.11 | ||
| 20 | 12 | 59.33 | ||||
| 22 | 12 | 38 | 69.17 | |||
| 25 | 14 | 42 | M8 | 85 | ||
| 28 | 14 | 45 | 103.7 | |||
| 30 | 14 | 48 | 117.6 | |||
| 32 | ﹢0.062 0 | 14 | 52 | 137.8 | ||
| 35 | 16 | 56 | M10 | 176.8 | ||
| 40 | 16 | 62 | 209 | |||
| 45 | 18 | 70 | 304.6 | |||
| 50 | 18 | 80 | 415.1 | |||
| 55 | ﹢0.074 0 | 18 | 85 | 448.2 | ||
| 60 | 20 | 0 -0.52 | 90 | 536.4 | ||
| 65 | 20 | 95 | 573.1 | |||
| 70 | ﹢0.074 0 | 20 | 0 -0.54 | 100 | M10 | 609.9 |
| 75 | 22 | 110 | M12 | 847.4 | ||
| 80 | 22 | 115 | 894.7 | |||
| 85 | ﹢0.087 0 | 22 | 120 | 941.7 | ||
| 90 | 22 | 125 | 988.9 | |||
| 95 | 25 | 130 | 1181 | |||
| 100 | 25 | 135 | 1234 | |||
| 105 | 25 | 140 | 1288 | |||
| 110 | 30 | 150 | 1882 | |||
| 115 | 30 | 155 | 1956 | |||
| 120 | 30 | 160 | 2030 | |||
| 125 | ﹢0.1 0 | 30 | 165 | 2103 | ||
| 130 | 30 | 170 | 2177 | |||
| 135 | 30 | 175 | 2250 | |||
| 140 | 30 | 180 | 2324 | |||
| 145 | 30 | 190 | 2738 | |||
| 150 | 30 | 200 | 3180 | |||
| 160 | 30 | 210 | 3364 | |||
| 170 | 30 | 220 | 3548 | |||
| 180 | 30 | 230 | 3731 | |||
| 190 | ﹢0.115 0 | 30 | 240 | 3915 | ||
| 200 | 30 | 250 | 4099 | |||
