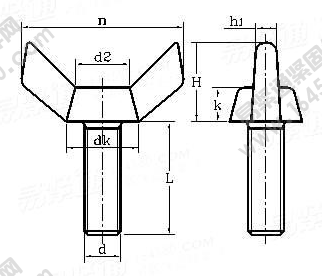

DIN 318-1999 蝶形螺釘 方翼
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-15 09:29
| 公稱直徑 d | 螺距 P | n | H | h1 min | k | dk | d2 | |||||
| max | min | max | min | max | min | max | min | max | min | |||
| M4 | 0.7 | 21 | 19 | 11 | 9 | 1.1 | 4.6 | 3.2 | 9 | 7 | 7 | 5.5 |
| M5 | 0.8 | 26.5 | 24.5 | 13 | 11 | 1.5 | 6 | 4 | 12 | 9 | 9 | 7.5 |
| M6 | 1 | 32 | 29 | 16 | 14 | 1.5 | 7 | 5 | 14 | 11 | 11 | 9 |
| M8 | 1.25 | 38 | 35 | 19 | 17 | 2 | 8.5 | 6.5 | 16 | 13 | 12.5 | 10.5 |
| M10 | 1.5 | 50 | 47 | 24 | 22 | 3.6 | 10 | 8 | 21 | 18 | 16 | 14 |
| M12 | 1 | 66 | 63 | 32 | 29 | 4.1 | 13 | 10 | 24 | 21 | 19 | 17 |
