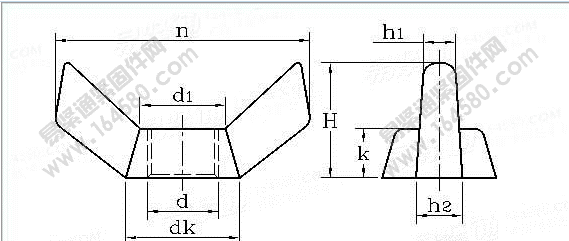

DIN 314-1999 方翼蝶形螺母
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-15 10:18
| 公稱直徑 | n | H | h1 | d1 | dk | k | |||||
| d | max | nin | max | min | min | max | min | max | min | max | min |
| M4 | 21 | 19 | 11 | 9 | 1.1 | 7 | 5.5 | 9 | 7 | 4.6 | 3.2 |
| M5 | 26.5 | 24.5 | 13 | 11 | 1.5 | 9 | 7.5 | 12 | 9 | 6 | 4 |
| M6 | 32 | 29 | 16 | 14 | 1.5 | 11 | 9 | 14 | 11 | 7 | 5 |
| M8 | 38 | 35 | 19 | 17 | 2 | 12.5 | 10.5 | 16 | 13 | 8.5 | 6.5 |
| M10 | 50 | 47 | 24 | 22 | 3.6 | 16 | 14 | 21 | 18 | 10 | 8 |
| M12 | 66 | 63 | 32 | 29 | 4.1 | 19 | 17 | 24 | 21 | 13 | 10 |
此文關鍵字：
DIN 314-1999, 方翼,蝶形,螺母
