1.基本牙型

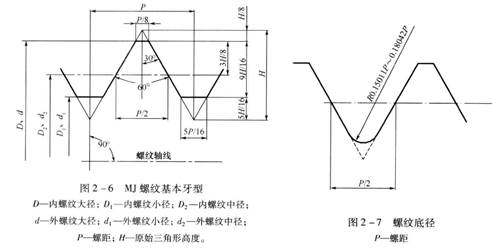

MJ螺紋的基本牙型與普通螺紋相比，唯一的區別是螺紋小徑的削平高度由H/4增大到5H/16，如圖2-6所示。
2.外螺紋牙型
外螺紋的牙底與牙側山光滑圓弧連接，如圖2-7所示。在最大實體牙型中，牙底的圓弧半徑為0.180421P，且與牙型兩側表面相切于槽寬為5P/16處在最小實體牙型中，螺紋小徑等于最小極限尺寸，牙底的圓弧半徑為0.15011P。也就是說，MJ螺紋的牙底圓弧半徑應在0.15011P~0.18042P的范圍內。正是山于這個原因，才明顯減小了螺紋承載時的應力集中，從而大大提高了螺紋的抗疲勞壽命。
3.內螺紋牙型
MJ內螺紋的牙底與牙側表面連接形狀沒有規定，但為了避免與外螺紋最大實體牙型的小徑發生干涉，內螺紋的牙底削平高度由H/4加大到5H/16。也就是說，MJ母的小徑要比普通螺紋螺母的小徑大。
