GB -T 9074.15-1988 六角頭螺栓和彈墊組合執行標準
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-15 09:13

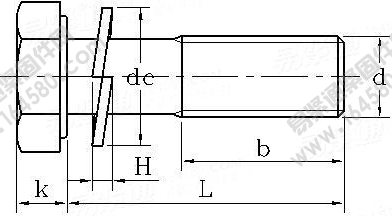

| 螺紋規格d | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
| dc | 5.23 | 6.78 | 8.75 | 10.71 | 13.64 | 16.59 | 19.53 |
| H | 2 | 2.75 | 3.25 | 4 | 5 | 6.25 | 7.5 |
| 其余尺寸參照GB5783-1988標準 | |||||||
| 公稱直徑d | M3 | M4 | M5 | M6 | M8 | M10 | Ml2 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | ||||||
| 8 | 0.74 | ||||||
| 10 | 0.82 | 1.65 | |||||
| 12 | 0.91 | 1.8 | 2.96 | ||||
| 16 | 1.08 | 2.1 | 3.44 | 5.51 | |||
| 20 | 1.25 | 2.4 | 3.92 | 6.19 | 12.35 | ||
| 25 | 1.46 | 2.77 | 4.52 | 7.05 | 13.9 | 23.58 | |
| 30 | 1.67 | 3.15 | 5.12 | 7.91 | 15.46 | 26.04 | 38.38 |
| 35 | 3.52 | 5.72 | 8.76 | 17.01 | 28.5 | 41.94 | |
| 40 | 6.32 | 9.62 | 18.57 | 30.95 | 45.5 | ||
| 45 | 10.48 | 20.12 | 33.41 | 49.06 | |||
| 50 | 11.34 | 21.68 | 35.86 | 52.62 | |||
| 55 | 23.23 | 38.32 | 56.19 | ||||
| 60 | 24.79 | 40.77 | 59.75 | ||||
| 65 | 26.34 | 43.23 | 63.31 | ||||
| 70 | 45.69 | 66.87 | |||||
| 80 | 50.6 | 74 | |||||
| 90 | 81.12 | ||||||
| 100 | 88.25 | ||||||
