GB /T 9074.17-1988 六角頭螺栓和彈墊、平墊組合執行
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-15 09:47

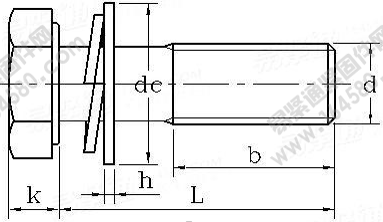

| 螺紋規格d | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
| dc | 7 | 9 | 10 | 12 | 16 | 20 | 24 |
| h | 0.5 | 0.8 | 1 | 1.6 | 1.6 | 2 | 2.5 |
| 其余尺寸參照GB5783-1988標準 | |||||||
| 公稱直徑d | M3 | M4 | M5 | M6 | M8 | M10 | Ml2 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | ||||||
| 8 | 0.85 | ||||||
| 10 | 0.93 | 1.95 | |||||
| 12 | 1.02 | 2.1 | 3.4 | ||||
| 16 | 1.19 | 2.4 | 3.88 | ||||
| 20 | 1.36 | 2.7 | 4.36 | 7.2 | |||
| 25 | 1.57 | 3.07 | 4.96 | 8.06 | 16.2 | ||
| 30 | 1.78 | 3.45 | 5.56 | 8.92 | 17.76 | 30.51 | |
| 35 | 3.82 | 6.16 | 9.77 | 19.31 | 32.97 | 49.74 | |
| 40 | 6.76 | 10.63 | 20.87 | 35.42 | 53.3 | ||
| 45 | 11.49 | 22.42 | 37.88 | 56.86 | |||
| 50 | 12.35 | 23.98 | 40.33 | 60.42 | |||
| 55 | 25.53 | 42.79 | 63.99 | ||||
| 60 | 27.09 | 45.24 | 67.55 | ||||
| 65 | 28.64 | 47.7 | 71.11 | ||||
| 70 | 50.16 | 74.67 | |||||
| 80 | 55.07 | 81.8 | |||||
| 90 | 88.92 | ||||||
| 100 | 96.05 | ||||||
