GB/T 9074.16-1988 六角頭螺栓和外鋸齒鎖緊墊圈組合
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-15 09:16

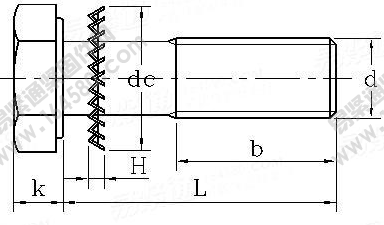

| 螺紋規格d | M3 | M4 | M5 | M6 | M8 | M10 |
| dc | 6 | 8 | 10 | 11 | 15 | 18 |
| H≈ | 1.2 | 1.5 | 1.8 | 1.8 | 2.4 | 3 |
| 其余尺寸參照GB5783-1988標準 | ||||||
| 公稱直徑d | M3 | M4 | M5 | M6 | M8 | M10 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | |||||
| 8 | 0.76 | |||||
| 10 | 0.84 | 1.71 | ||||
| 12 | 0.93 | 1.86 | 3.06 | |||
| 16 | 1.1 | 2.16 | 3.54 | 5.5 | ||
| 20 | 1.27 | 2.46 | 4.02 | 6.18 | 12.51 | |
| 25 | 1.48 | 2.83 | 4.62 | 7.04 | 14.06 | 23.82 |
| 30 | 1.69 | 3.21 | 5.22 | 7.9 | 15.62 | 26.28 |
| 35 | 3.58 | 5.82 | 8.75 | 17.17 | 28.74 | |
| 40 | 6.42 | 9.61 | 18.73 | 31.19 | ||
| 45 | 10.47 | 20.28 | 33.65 | |||
| 50 | 11.33 | 21.84 | 36.1 | |||
| 55 | 23.39 | 38.56 | ||||
| 60 | 24.95 | 41.01 | ||||
| 65 | 26.5 | 43.47 | ||||
| 70 | 45.93 | |||||
| 80 | 50.84 | |||||
