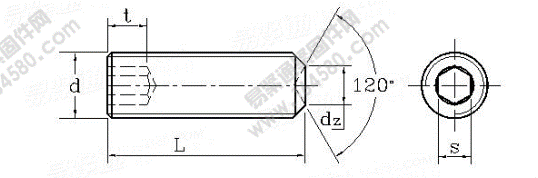

GB /T 80-2000 內六角凹端緊定螺釘
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-09-10 10:52
| 公稱直徑d | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | Ml2 | Ml6 | M20 | M24 | |
| 螺距P | 0.35 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | |
| dz | max | 0.8 | 1 | 1.2 | 1.4 | 2 | 2.5 | 3 | 5 | 6 | 8 | 10 | 14 | 16 |
| min | 0.55 | 0.75 | 0.95 | 1.15 | 1.75 | 2.25 | 2.75 | 4.7 | 5.7 | 7.64 | 9.64 | 13.57 | 15.57 | |
| 公稱 | 0.7 | 0.9 | 1.3 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| s | max | 0.724 | 0.902 | 1.295 | 1.545 | 2.045 | 2.56 | 3.071 | 4.084 | 5.084 | 6.095 | 8.115 | 10.115 | 12.142 |
| min | 0.711 | 0.889 | 1.27 | 1.52 | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 12.032 | |
| t | min | 0.7 | 0.8 | 1.2 | 1.2 | 1.5 | 2 | 2 | 3 | 4 | 4.8 | 6.4 | 8 | 10 |
| 公稱直徑d | Ml.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | Ml2 | Ml6 | M20 | M24 |
| 公稱長度L | 每1000件鋼制品的質量≈kg | ||||||||||||
| 2 | 0.019 | 0.029 | 0.05 | ||||||||||
| 2.5 | 0.025 | 0.037 | 0.063 | 0.079 | |||||||||
| 3 | 0.029 | 0.044 | 0.075 | 0.1 | 0.155 | ||||||||
| 4 | 0.037 | 0.059 | 0.1 | 0.14 | 0.23 | 0.3 | |||||||
| 5 | 0.046 | 0.074 | 0.125 | 0.18 | 0.305 | 0.42 | 0.565 | ||||||
| 6 | 0.054 | 0.089 | 0.15 | 0.22 | 0.38 | 0.54 | 0.74 | 1.25 | |||||
| 8 | 0.07 | 0.119 | 0.199 | 0.3 | 0.53 | 0.78 | 1.09 | 1.88 | 2.71 | ||||
| 10 | 0.148 | 0.249 | 0.38 | 0.68 | 1.02 | 1.44 | 2.51 | 3.72 | 5.3 | ||||
| 12 | 0.299 | 0.46 | 0.83 | 1.26 | 1.79 | 3.14 | 4.73 | 6.7 | 10.5 | ||||
| 16 | 0.62 | 1.13 | 1.74 | 2.49 | 4.4 | 6.73 | 9.5 | 15.7 | 22.9 | ||||
| 20 | 1.42 | 2.22 | 3.19 | 5.66 | 8.72 | 12.3 | 20.9 | 31.1 | 40.2 | ||||
| 25 | 2.82 | 4.07 | 7.24 | 11.2 | 15.8 | 27.4 | 41.4 | 55.2 | |||||
| 30 | 4.94 | 8.81 | 13.7 | 19.3 | 33.9 | 51.7 | 70.3 | ||||||
| 35 | 10.4 | 16.2 | 22.7 | 40.4 | 62 | 85.3 | |||||||
| 40 | 12 | 18.7 | 26.2 | 46.9 | 72.3 | 100 | |||||||
| 45 | 21.2 | 29.7 | 53.3 | 82.6 | 115 | ||||||||
| 50 | 23.6 | 33.2 | 59.8 | 92.6 | 130 | ||||||||
| 55 | 36.6 | 66.3 | 103 | 145 | |||||||||
| 60 | 40.1 | 72.8 | 114 | 160 | |||||||||
此文關鍵字：
GB /T 80-2000 內六角,凹端,緊定,螺釘
