我國有兩個緊固件標準體系：一個是一般用途緊固件標準體系（即GB系）；另一個是航空航天緊固件標準體系（即航空航天系）。由于兩個標準體系的緊固件使用環境和性能要求不盡相同，對力學州：能等級的劃分也存在一定差異。這一小節分別按照這兩個標準體系對螺栓、螺釘和螺柱的性能等級進行介紹。

　　GB系螺栓類產品性能等級

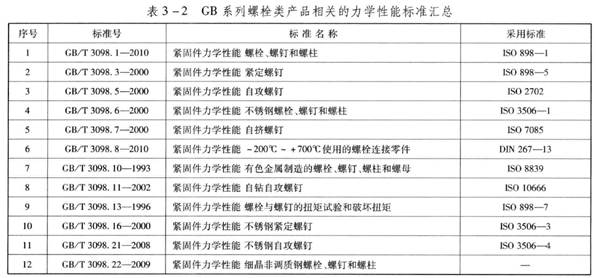

　　目前，我國GB系列螺栓類產品相關的力學性能標準共計12份，見表3-2。

　　（1）鋼制螺栓、螺釘和螺柱性能等級

　　由碳鋼或合金鋼制造的螺栓、螺釘和螺柱，按其抗拉強度和屈服強度共分為9個性能等級，即4.6級、4.8級、5.6級、5.8級、6.8級、8.8級、9.8級、10.9級和12.9級。一般情況下，8.8級以下的螺栓選用碳鋼制造，8.8級以上的螺栓選用合金鋼制造。

　　鋼制螺栓、螺釘和螺柱性能等級的代號由點隔開的兩部分數字組成，點左邊的一或二位數字為公稱抗拉強度（Rm，公稱）的1/100，以MPa計；點右邊的數字表示公稱屈服強度（下屈服強度）（REl，公稱）或規定非比例延伸0.2%的公稱應力（RPO.2，公稱）或規定非比例延伸0.0048d的公稱應力（RPf，公稱）與公稱抗拉強度（Rm，公稱）比值（屈強比）的10倍；兩部分數字的乘積為公稱屈服強度的1/10。例如，9.8級螺栓，其中“9"為螺栓公稱抗拉強度的1/100.由此可知，螺栓的公稱抗拉強度為9x100=900MPa；"8”為屈強比的10倍，由此可知，屈強比為0.8。

　　（2）不銹鋼螺檢、螺釘和螺柱性能等級

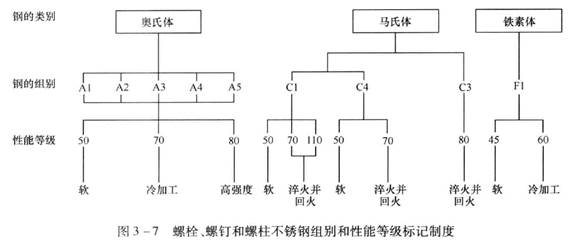

　　根據材料的類別和組別可將不銹鋼螺栓、螺釘和螺柱分成3大類（奧氏體、馬氏體和鐵素體），9個組別（A1、A2、A3、A4、、A5、C1、C3、C4、F1），然后冉按制造工藝的不同將它們組合成23個性能等級，見圖3-7。

　　不銹鋼螺栓、螺釘和螺柱性能等級的標記代號由材料組別和性能等級兩部分組成。第一部分是不銹鋼的組別標記，由字母和數字組成，字母表示不銹鋼的類別（A表示奧氏體不銹鋼、C表示馬氏體不銹鋼、F表示鐵素體不銹鋼），數字表示不銹鋼的化學成分范圍。第二部分是性能等級標記，由兩位數字組成，表示螺栓抗拉強度的1/10，例如A2-70表示螺栓的材料為第二組奧氏體不銹鋼、經冷加工成型，最小抗拉強度為700MPa；C3-80表示螺栓材料為第二組馬氏體不銹鋼、經淬火并回火處理，最小抗拉強度為800MPa。
