具有代表性的螺紋

　　接下來我將對JIS中所規定的具有代表性的螺絲的種類進行祥細的介紹。不過，此處我將著眼點放在螺紋的分類上，如表2.1所示

　　表2.1 JIS中所規定的具有代表性的螺紋

　　1.公制粗牙螺紋

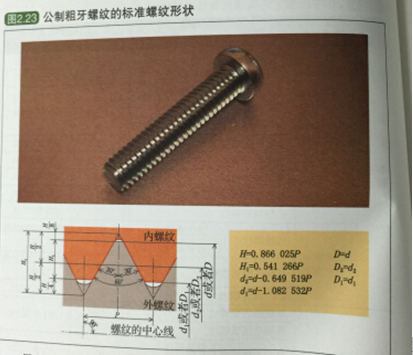

　　螺紋呈60°三角形狀的三角螺紋容易進行精密加工，還具有擰緊之后不容易松動等特點，所以被廣泛應用于各個領域。三角螺紋的標記符號是M,當外螺紋的外徑是l0mm時，該螺絲釘則表示為M10。外螺紋的外徑和內螺紋的內徑統稱為螺絲釘?shù)墓Q直徑，JIS中所規定的具有代表性的三角螺紋就是公制粗牙螺紋，如圖2.23所示。

　　另外，螺紋的公稱直徑并非所有尺寸都存在，人們一般按照用途的廣泛與否來規定螺紋公稱直徑的大小。在JIS規格中，優先推薦人們使用的是表2.2的1欄中的規格，然后在必要的時候才推薦使用2欄中的規格，而3欄中的M7、M9、M1l等公稱直徑的大小是奇數的螺紋，則建議大家盡量避免使用。
