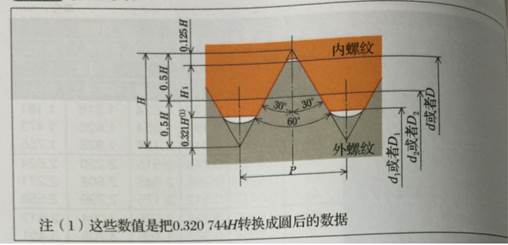

在鐘表、光學機器、電子機器、計算器等產品中所使用的、公稱直徑非常小的，螺紋牙的角度為60°，如圖2.31所示。公稱走私多么小才算是微型螺紋呢？關于這個問題，JIS中并沒有明確的標準答案，但JIS中規定公稱直徑的范圍在0.3~1.4mm的螺紋就是微型螺紋。不過，公稱直徑是1~1.4mm的微型螺紋僅僅被使用在鐘表行業等一些特殊的地方，其他情況下一般都使用公制粗牙螺紋。

圖2.31微型螺紋

6.公制梯形螺紋

螺紋牙的頂峰和谷底的切面呈軸對稱性截面形狀、直徑和螺距用毫米來表示、螺紋牙的角度呈30°的螺紋就是公制梯形螺紋（JIS B 0216），如圖所示。因為這種螺紋比三角螺紋的效率高，所以常被用于工作機械中的橫進刀螺村或者標準橫進刀螺村上，主要作用是傳遞力或者運動。

圖2.32公制梯形螺紋

7.自攻螺絲釘

下面介紹一種很常用卻鮮有人知曉的小螺絲釘——自攻螺絲釘。所謂自攻螺絲釘，指的是既不需要找底孔和攻絲，也不需要金屬墊片，能夠不用攻牙直接旋進薄鋼板和樹脂等材料中的螺絲釘。因為自攻螺絲釘不僅能夠減少固定工程的工作量，而且還具有使用方便的特點，所以在家電等產品中被大量使用。但是，這種螺絲釘很少重復用在同一個地方，一旦使用一次，拔出來之后就不能再在同一個地方起固定作用了。

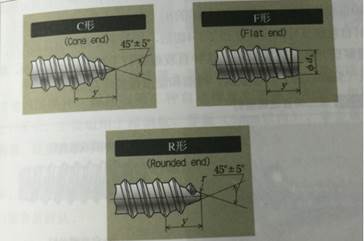

在1999年，日本根據ISO的標準，將自攻螺絲釘?shù)囊?guī)格修改確定為C形、F形和R形三種，如圖2.33所示。

圖2.33自攻螺絲釘?shù)囊?guī)格

雖然自攻螺絲釘在1999年的時候就已經采用了ISO中的新規格，但在10年后，日本市場上依然流通著舊JIS規格中所規定的第一種到第四種自攻螺絲釘，接下來就對這四種自攻螺絲釘進行一個介紹。

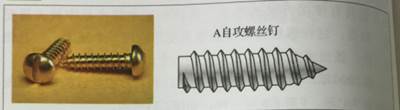

第一種自攻螺絲釘也被稱作A自攻螺絲釘，這是螺距最寬的自攻螺絲釘。如圖2.34所示，螺絲釘整體上呈尖銳的圓錐體，螺絲一直延伸到尖端，一般適用于薄鋼板（1.2mm以內）、人造板和木材等材質。

圖2.34第一種自攻螺絲釘

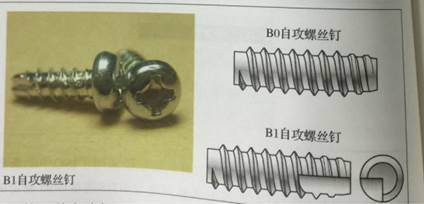

第二種自攻螺絲釘?shù)穆菥啾鹊谝环N自攻螺絲釘?shù)穆菥嗾钋岸说?/span>2~2.5個螺紋牙呈圓錐形，有兩種型號，一種是沒有溝槽的B0自攻螺絲釘，一種是有溝槽的B1自攻螺絲釘。如釁2.35所示，B1自攻螺絲釘?shù)募舛私?jīng)過了1/4切割，切割部分起著刀具的作用，能夠切開要旋進的材料。這種自攻螺絲釘主要適用于薄鋼板、厚板（5mm以內）、非金屬、樹脂和硬質橡膠等材質。

圖2.35第二種自攻螺絲釘

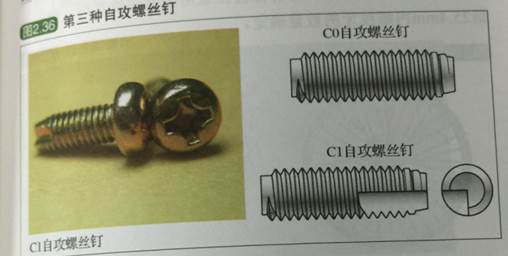

第三種自螺絲釘?shù)穆菥嗯c一般的小螺絲釘相同，其最前端的2.5~3個螺紋牙也呈圓錐形，也有兩種型號，一種是沒有溝槽的C0自攻螺絲釘，一種是有溝槽的C1自攻螺絲釘。如圖2.36所示，C1自攻螺絲釘?shù)募舛私?jīng)過了1/4切割，切割部分起著刀具的作用，能夠切開，要旋進的材料。這種自攻螺絲釘主要適用于構造用鋼、鑄造物品和非鐵制鑄造物品，與第二種自攻螺絲釘相比，能夠應對更厚的板材。

圖2.36第三種自攻螺絲釘

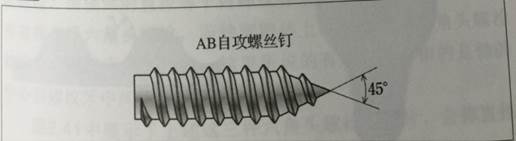

第四種自攻螺絲釘就像第一種自攻螺絲釘一樣，其尖端呈尖銳的圓錐體，螺距與第二種自攻螺絲釘?shù)穆菥嘞嗤鐖D2.37所示。主要適用于薄鋼板、厚板（5mm以內）、非金屬、樹脂、硬質橡膠等材質，目前的市場上已經基本見不到了。

除第三種自攻螺絲釘?shù)穆菥嗯c普通小螺絲釘?shù)穆菥嘞嗤猓硗馊N自攻螺絲釘?shù)穆菥嘁绕胀萁z釘?shù)穆菥鄬挘院苋菀妆嬲J。

圖2.37第四種自攻螺絲釘

8.特殊螺紋
