不銹鋼通用螺紋詳解

責任編輯：泰強不銹鋼作者：泰強不銹鋼人氣：發表時間:2015-08-21 19:48

　　基螺距用1英寸中螺紋牙的平均數量來表示的螺紋就是英制螺紋，ISO中規定螺紋牙的角度是60°的粗牙螺紋的英制螺紋就是通用粗牙螺紋（UNC），而相同的細牙螺紋的英制螺紋就是通用細牙螺紋（UNF）。在英制螺紋中，螺紋的螺距用軸方向上1英寸中的平均螺紋牙數量來表示。特別是在與航空機械相關的領域中，英制螺紋被應用得比較多。

　　關于通用螺紋的標準螺紋牙形狀和標準尺寸則如圖2.30、表2.8和表2.9所示。另外，通用粗牙螺紋的相關內容節選自JIS B 0206，通用細牙螺紋的相關內容節選自JIS B 0208。

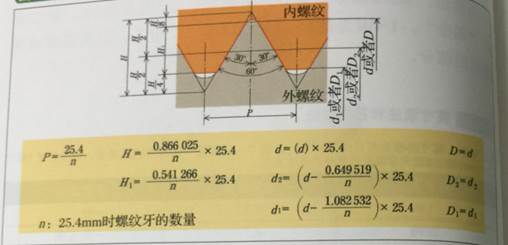

　　圖2.30英制螺紋的標準螺紋牙形狀

不銹鋼通用螺紋詳解

螺紋的公稱直徑*		螺紋牙數量（25.4mm內）n	螺距p（參與）	固定的高度H1	內螺紋
螺紋的公稱直徑*					谷徑D	有效徑D2	內徑D1
1	2				外螺紋
1	2				外徑 d	有效徑d2	谷徑d
	NO1.-64UNC	64	0.3969	0.215	1.854	1.598	1.425
No.2-56UNC		56	0.4536	0.246	2.184	1.89	1.694
	MO.3-48UNC	48	0.5292	0.286	2.515	2.172	1.941
No.4-40UNC		40	0.635	0.344	2.845	2.433	2.156
No.5-40UNC		40	0.635	0.344	3.175	2.764	2.487
No.6-32UNC		32	0.7938	0.43	3.505	2.99	2.647
NO.8-32UNC		32	0.7938	0.43	4.166	3.65	3.307
NO.10-24UNC		24	1.0583	0.573	4.826	4.138	3.68
	No.12-24UNC	24	1.0583	0.573	5.486	4.798	4.341
1/4-20UNC		20	1.27	0.687	6.35	5.524	4.976
5-16-18UNC		18	1.4111	0.764	7.938	7.021	6.411
3/8-16UNC		16	1.5815	0.859	9.525	8.494	7.805
7/16-14UNC		14	1.8143	0.982	11.112	9.934	9.149
1/2-13UNC		13	1.9538	1.058	12.7	11.43	10.584
9/16-12UNC		12	2.1167	1.146	14.288	12.913	11.996
5/8-11UNC		11	2.3091	1.25	15.875	14.376	13.376
3/4-10UNC		10	2.54	1.375	19.05	17.399	16.299
7/8-9UNC		9	2.8222	1.528	22.225	20.391	19.169
1-8UNC		8	3.175	1.719	25.4	23.338	21.963
11/8-7UNC		7	6.6286	1.964	28.575	26.218	24.648
11/4-7UNC		7	3.6286	1.964	31.75	29.393	27.823

　　*優先考慮使用第1欄中的規格，必要時再考慮選擇第2欄中的規格。參考欄中的內容是把螺紋的公直徑按照十進制表示的數據

　　表2.9通用細牙螺紋的標準尺寸單位：mm

螺紋的公稱直徑*		螺紋牙數量（25.4mm內）n	螺距p（參與）	固定的高度H1	內螺紋
螺紋的公稱直徑*					谷徑D	有效徑D2	內徑D1
1	2				外螺紋
1	2				外徑 d	有效徑d2	谷徑d
No.0-80UNF		80	0.3175	0.172	1.524	1.318	1.181
	No.1-72UNF	72	0.3528	0.191	1.854	1.626	1.473
NO.2-64UNF		64	0.3969	0.215	2.184	1.928	1.755
	No.3-56UNF	56	0.4536	0.246	2.515	2.22	2.024
No.4-48UNF		48	0.5292	0.286	2.845	2.502	2.271
No.5-44UNF		44	0.5773	0.312	3.175	2.799	2.55
No.6-40UNF		40	0.635	0.344	3.505	3.094	2.817
No.8-36UNF		36	0.7056	0.382	4.166	3.708	3.401
No.10-32UNF		32	0.7938	0.43	4.826	4.31	3.967
	No.12-28UNF	28	0.9071	0.491	5.486	4.897	4.503
1/4-28UNF		28	0.9071	0.491	6.35	5.761	5.367
5/16-24UNF		24	1.0583	0.573	7.938	7.249	6.792
3/8-24UNF		24	1.0583	0.573	9.525	8.837	8.379
7/16-20UNF		20	1.27	0.687	11.112	10.287	9.738
1/2-20UNF		20	1.27	0.687	12.7	11.874	11.326
9/16-18UNF		18	1.4111	0.764	14.288	13.371	12.761
5/8-18UNF		18	1.4111	0.764	15.875	14.928	14.348
3/4-26UNF		16	1.5875	0.859	19.05	18.019	17.33
7/8-18UNF		14	1.8143	0.982	22.225	21.046	20.262
1-12UNF		12	2.1167	1.146	25.4	24.026	23.109
11/8-12UNF		12	2.1167	1.146	28.575	27.201	26.284
