管螺紋用于連接管道零部件和流體機械等需要保證氣密性的地方。因為主要用于連接管狀零部件，所以管螺紋的螺紋牙高度要比公制螺紋的低，螺距也較之更加細密。不僅如此，因為管螺紋同時還必須保障結合部分的強度，所以螺紋的角度是55°錐管螺紋中有圓錐外螺紋（符合R）、圓錐內螺紋（符合Rc）和密封圓柱內螺紋（符合Rp）三種之分，用于需要保證氣密性的地方。另外還有一種主要用于保證機械結合的管用螺紋，也就是非螺紋密封管螺紋（符合G），這種螺紋不能保證氣密性，如圖2.26所示。

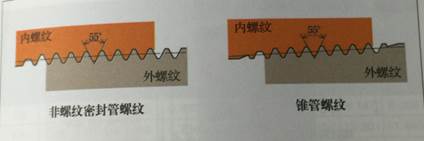

　　圖2.26管螺紋

　　1982年，為了與ISO標準保持一致，JIS對圓錐螺紋的規格進行了修改，更改了名稱和符合，并分別把圓錐外螺紋、圓錐內螺紋和密封圓柱內螺紋用其頭字母R、Rc、Rp表示。在進行這次修改之前，原來的JIS規定圓錐螺紋（包括外螺紋和內螺紋）的表示符合是PT，密封圓柱內螺紋的表示符合是PS，所以直到今天，依然有人在沿用這種老稱呼。在絕大多數情況下，R、Rc、Rp和PT、PS表示同樣的意思，但在一小部分情況下，后者所表示的螺紋公稱直徑的尺寸并不是ISO標準中所規定的尺寸，如表2.4所示。

　　表2.4具有代表性的圓錐螺紋

　　非螺紋密封管螺紋和錐管螺紋的標準螺紋和標準尺寸表分別如圖2.27、圖2.28和表2.5、表2.6所示。另外，非螺紋密封管螺紋的相關表格選自JIS B 0202，錐管螺紋的相關表格節選自JIS B 0203。

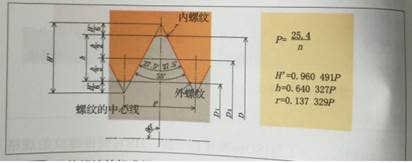

　　圖2.27 非螺紋密封管螺紋的標準螺紋

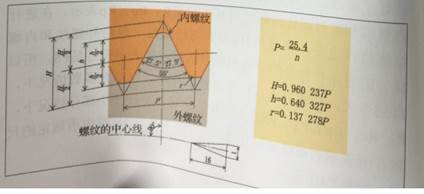

　　圖2.29錐管螺紋的標準螺紋紋牙的形狀

　　表2.5 非螺紋密封管螺紋的標準尺寸表                     單位：mm

　　表2.6錐管螺紋的標準尺寸表

　　因為管螺紋的公稱直徑采用的英制螺紋的體系，所以即使看到這些關于尺寸的規定，也很難公制螺紋體系中的M10那樣，能讓我們立刻對其尺寸有一個直觀的印象。

　　在英制螺紋體系中，對螺紋公稱直徑尺寸的規定采用1/4和3/8等分數來表示的情況比較多，如圖2.29所示。

　　要想將英制螺紋的公稱直徑轉換成比較容易理解的數字，大概換算情況如下：其中的1/4比M6稍微粗一點，大約為

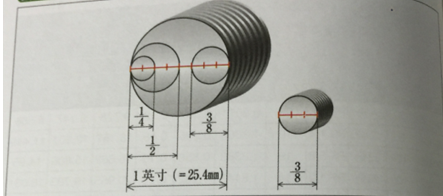

　　圖2.29英制螺紋的公稱直徑

　　6.3mm；3/8比M10稍微細一點，大約為9.5mm，1/2比M12稍微粗一點，大約這12.7mm。也就是說，要想把這些分數轉換成毫米，只要用分母除以25.4之后再乘以分子就可以了。那么，這些分數又具有什么含義呢？

　　以1英寸為標準，把它按照1/8單位進行劃分之后就會得到1/8、2/8、3/8、4/8、5/8、6/8、7/8和8/8。一般來說，直徑是25.4mm的螺絲釘給人一種非常粗大的感覺，我們身邊的小螺絲釘基本上都比這個尺寸小。把這些分數中能夠進行約分的分數進行約分后就會得到2/8=1/4和4/8=2/1等分數/由上所述，英制螺紋的外徑可以理解成把1英寸8等分后具體等于其中幾分的意思。

　　另外，將英制螺紋的公稱直徑轉換成毫米的方法中還有一個秘訣，記住了這一秘訣會對我們有很大的幫助。秘訣的內容是這樣的，看到1英寸-25.4mm這個數字之后，就要考慮大概相等的數字25.6=28能夠被哪個數字整除經過分析可知25.6/36=0.5。然后把32分之○這一部分代換成0.8×○，如3/8英寸可以寫作13/32，因此可以換算成0.8×12=9.6，得到的這個乘積就是大概的外徑的尺寸。

　　還有，如表2.7的所示，在螺絲釘行業中關于英制螺紋公稱直徑的英寸讀法有相對應的日文讀法。就是對○/8中○部分的數字的讀法，如3/8讀作“三分”。然而，1/2因為是4/8，所以讀作“四分”，1/4因為是2/8，所以讀作“二分”，這就是需要特別注意的部分。

　　表2.7英寸讀法和日文讀法

　　在日語中，英寸的相關尺寸用“一分”或者“一分五厘”這種方式來表述，也就是把1英寸=25.4mm除以8以后只讀取分子部分的表述方法
