GB -T 37-1988 T形槽用螺栓執行標準
責任編輯：泰強不銹鋼
作者：泰強不銹鋼
人氣：
發表時間:2015-08-21 19:44

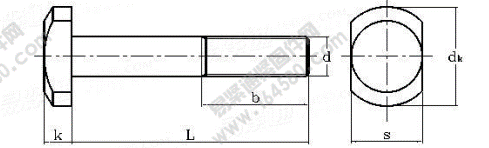

| 螺紋規格d | M5 | M6 | M8 | M10 | Ｍ12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | |
| 牙距P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 3.5 | 4.5 | 5 | |
| L≤125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 66 | 78 | / | / | |
| b | 125<L≤200 | / | / | 28 | 32 | 36 | 44 | 52 | 60 | 72 | 84 | 96 | 108 |
| L>200 | / | / | / | / | / | 57 | 65 | 73 | 85 | 97 | 109 | 121 | |
| dk | 12 | 16 | 20 | 25 | 30 | 38 | 46 | 58 | 75 | 85 | 95 | 105 | |
| max | 4.24 | 5.24 | 6.24 | 7.29 | 8.89 | 11.95 | 14.35 | 16.35 | 20.42 | 24.42 | 28.42 | 32.5 | |
| k | min | 3.76 | 4.76 | 5.76 | 6.71 | 8.31 | 11.25 | 13.65 | 15.65 | 19.58 | 23.58 | 27.58 | 31.5 |
| s | max | 9 | 12 | 14 | 18 | 22 | 28 | 34 | 44 | 56 | 67 | 76 | 86 |
| min | 8.64 | 11.57 | 13.57 | 17.57 | 21.16 | 27.16 | 33 | 43 | 54.8 | 65.1 | 74.1 | 83.8 | |
| 公稱長度L | 每1000件鋼制品的質量≈kg | |||||||||||
| 25 | 5.84 | |||||||||||
| 30 | 6.52 | 12.68 | ||||||||||
| 35 | 7.2 | 13.68 | 22.32 | |||||||||
| 40 | 7.87 | 14.67 | 24.11 | 40.88 | ||||||||
| 45 | 8.55 | 15.67 | 25.89 | 43.72 | 72.15 | |||||||
| 50 | 9.23 | 16.66 | 27.68 | 46.57 | 76.25 | |||||||
| 55 | 17.66 | 29.47 | 49.42 | 80.35 | 158.3 | |||||||
| 60 | 18.65 | 31.26 | 52.26 | 84.45 | 165.7 | |||||||
| 65 | 33.04 | 55.11 | 88.55 | 173.1 | 281.3 | |||||||
| 70 | 34.83 | 57.96 | 92.65 | 180.5 | 292.9 | |||||||
| 80 | 38.41 | 63.65 | 100.9 | 195.4 | 316.1 | 512.5 | ||||||
| 90 | 69.34 | 109.1 | 210.2 | 339.4 | 546.2 | 991.8 | ||||||
| 100 | 75.04 | 117.3 | 225.1 | 362.6 | 580 | 1045 | ||||||
| 110 | 125.5 | 239.9 | 385.9 | 613.8 | 1098 | 1664 | ||||||
| 120 | 133.7 | 254.8 | 409.1 | 647.6 | 1152 | 1740 | ||||||
| 130 | 269.6 | 432.4 | 681.3 | 1205 | 1817 | 2571 | ||||||
| 140 | 284.5 | 455.6 | 715.1 | 1258 | 1894 | 2676 | 3638 | |||||
| 150 | 299.4 | 478.9 | 748.9 | 1311 | 1970 | 2781 | 3776 | |||||
| 160 | 314.2 | 502.1 | 782.7 | 1364 | 2047 | 2886 | 3913 | |||||
| 180 | 548.6 | 850.2 | 1471 | 2201 | 3095 | 4188 | ||||||
| 200 | 595.1 | 917.7 | 1577 | 2354 | 3305 | 4463 | ||||||
| 220 | 977.2 | 1671 | 2490 | 3492 | 4709 | |||||||
| 240 | 1045 | 1778 | 2644 | 3702 | 4984 | |||||||
| 260 | 1384 | 2797 | 3912 | 5259 | ||||||||
| 280 | 1991 | 2951 | 4122 | 5534 | ||||||||
| 300 | 2097 | 3104 | 4331 | 5809 | ||||||||
