螺栓的不同種類:六角頭螺栓

責任編輯：泰強不銹鋼作者：泰強不銹鋼人氣：發表時間:2015-08-23 15:23

　　螺栓的表示方法是“螺紋的公稱直徑×公稱長度”，如M10×60等。

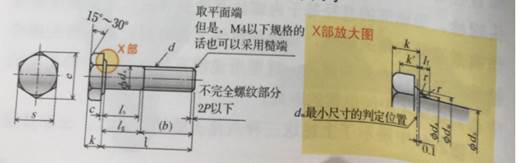

　　表2.10中所示是六角頭螺栓（零部件等級A）相關各部分的標準尺寸。

　　表2.10六角頭螺栓（零部件等級A）的標準尺寸

　　2.內六角圓柱頭螺栓

　　頭部形狀為圓柱形、頭部溝槽為六角形的螺栓被稱作內六角圓柱頭螺栓。頭部形狀的圓孤、頭部形狀是盤形、頭部溝槽為六角形的螺栓被稱作內六角半圓頭螺栓。頭部開關是盤、頭部溝槽為六角形的螺栓被稱作內六角盤頭螺栓，如圖2.42所示。頭部溝槽為六角形的螺栓也被稱作帽螺釘，即cap screw。帽螺釘原則上來說不需要螺母，所以準確說來應該算是螺釘，但奇怪的是卻被歸類到螺栓系列中了。

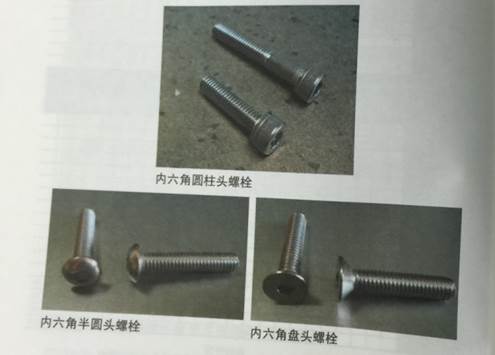

　　圖2.42各種各樣的內六角圓柱頭螺栓

　　用六角板鉗等工具能夠借助六角形的溝槽向內六角圓柱頭螺栓施加強大的力量將其擰螺固定，而且還能夠把螺栓的頭部擰進結合部的表面中，把頭部隱藏起來，這些都是內六角圓柱頭螺栓所具有的特征。內六角圓柱頭螺栓的基本尺寸如表2.11所示。

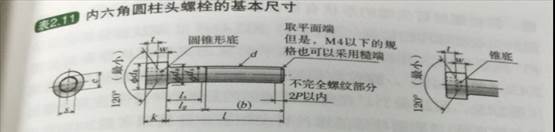

表2.11內六角圓柱頭螺栓的基本尺寸

螺紋公稱直徑		M2	M2.5	M3	M4	M5	M6	M8	M10	M12	M16	M20	M24
螺紋螺距		0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2.5	3
b*2	(參考)	16	17	18	20	22	24	28	32	36	44	52	60
d2	最大*2	3.8	4.5	5.5	7	8.5	10	13	16	18	24	30	36
	最大*3	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	24.33	30.33	36.39
	最小	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	23.67	29.67	35.61
d3	最大	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	17.7	22.4	26.4
d3	最大	2	2.5	3	4	5	6	8	10	12	16	20	24
d3	最小	1.86	2.36	2.86	3.82	4.8	5.82	7.78	9.78	11.73	15.73	19.67	23.67
E	最小45	1.733	2.303	2.873	3.443	4.583	5.723	6.863	9.149	11.429	15.996	19.437	21.734
K	最大	2	2.5	3	4	5	6	8	10	12	16	20	24
K	最小	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	15.57	19.48	23.48
r	最小	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6	0.8	0.8
S5	公稱長度	1.5	2	2.5	3	4	5	6	8	10	14	17	19
	最大	1.58	2.08	2.58	3.08	4.095	5.14	6.14	8.175	10.175	14.212	17.23	19.275
	最小	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	14.032	17.05	19.065
T	最小	1	1.1	1.3	2	2.5	3	4	5	6	8	10	12
V	最大	0.2	0.25	0.3	0.4	0.5	0.6	0.8	1	1.2	1.6	2	2.4
Dw	最小	3.48	4.18	2.07	6.53	8.03	9.38	12.33	15.33	17.23	23.17	28.87	34.81
W	最小	0.55	0.85	1.15	1.4	1.9	2.3	3.3	4	4.8	6.8	8.6	10.4
